高低壓配電柜和基礎配電知識，千萬別搞混了！做電工得做到7個字，“膽大心細臉皮厚”，不懂的一定要問師傅哦！這樣才能學到更精準的本領！

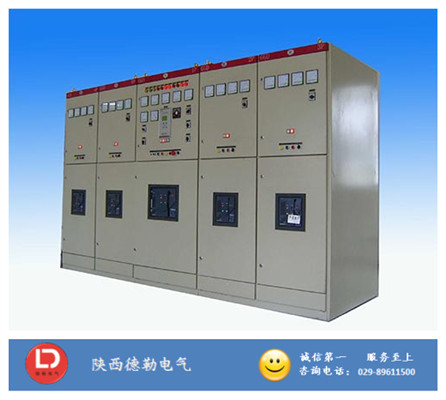

高低壓配電柜

1.何謂電氣安全？它包括哪些方面？

答：電氣安全是指電氣產品質量，以及安裝、使用、維修過程中不發生任何事故，如人身觸電死亡、設備損壞、電氣火災、電氣爆炸事故等。

電氣安全包括人身安全與設備安全兩方面。人身安全是指電工及其他參加工作人員的人身安全；設備安全是指電氣設備及其附屬設備、設施的安全。

2.常用的滅弧法有哪些？

答：常用的滅弧法有：速拉滅弧法、冷卻滅弧法、吹弧滅弧法、長弧切短滅弧法、狹溝或狹縫滅弧法、真空滅弧法和六氟化硫滅弧法。

3.何謂電力系統?

答：由發電、輸電、變電、配電、用電設備及相應的輔助系統組成的電能生產、輸送、分配、使用的統一整體稱為電力系統。由輸電、變電、配電設備及相應的輔助系統組成的聯系發電與用電的統一整體稱為電力網。也可描述為電力系統是由電源、電力網以及用戶組成的整體。

4.在成套設備中,主電路和輔助電路的含義是什么?

答：主電路是傳送電能的所有導電回路；輔助電路主回路外的所有控制、測量、信號和調節回路內的導電回路。

5.目前市場流行哪幾種高壓成套開關設備和控制設備?

答：GG1A、JYN系列、KYN系列、GBC系列等。

基礎配電知識

1.進線柜

又叫受電柜，是用來從電網上接受電能的設備（從進線到母線），一般安裝有斷路器、CT、PT、隔離刀等元器件。

2.出線柜

也叫饋電柜或配電柜，是用來分配電能的設備（從母線到各個出線），一般也安裝有斷路器、CT、PT、隔離刀等元器件。

3.母線聯絡柜

也叫母線分?jǐn)喙瘢�是用�?lái)連接兩段母線的設備（從母線到母線），在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

4.PT柜電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

5.隔離柜

是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以給運行人員提供一個可見的端點，以方便維護和檢修作業。由于隔離柜不具有分?jǐn)唷⒔油ㄘ?fù)荷電流的能力，所以在與其配合的斷路器閉合的情況下，不能夠推拉隔離柜的手車。在一般的應用中，都需要設置斷路器輔助接點與隔離手車的聯鎖，防止運行人員的誤操作。

6.隔離刀閘

隔離刀閘（或稱隔離開關）由于有明顯的斷口可以識別接通或分?jǐn)啵�主要是用�?lái)隔離高壓電源的，以保證線路和設備的安全檢修，能分?jǐn)嗟碾娏骱苄。ㄒ话阒挥袔讉�(gè)安培）。由于沒有專門的滅弧裝置，所以它不能用來分?jǐn)喙收想娏骱驼�常工作電流，不允許帶負荷進行分?jǐn)嗖僮鳌?/span>

7.熔斷器

熔斷器是一種簡單的電路保護電器，其原理是當流經熔斷器的電流達到或超過定值一定時間后，本身的熔體熔化，切斷電路。其動作原理簡單，安裝方便，一般不單獨使用，主要用來配合其他電器使用。

8.接觸器

接觸器是一種用于遠距離頻繁接通和開斷交直流主電路及大容量控制電路的電器，主要控制對象是電動機、照明、電容器組等，分交流接觸器和直流接觸器。與斷路器相比，不同之處在于：動作頻率非常高（因此要求其電氣壽命和機械壽命足夠長）；有較高的的開斷和接通容量，但是一般用在1kV及以下的電壓等級中，無法與斷路器的幾十千伏、幾百千伏相比。

9.繼電器

繼電器是用來在控制回路中控制其他電器（一般是一次電氣主設備）動作或在主電路中作為保護用以及作信號轉換用的電器，只適用于遠距離的分?jǐn)唷⒔油ㄐ∪萘靠刂苹芈罚�比如：交�?直流電流繼電器、電壓繼電器、時間繼電器、中間繼電器、熱繼電器等。
