電抗器的分類和作用

電抗器的分類和作用

     電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

分類：
按結構及冷卻介質、按接法、按功能、按用途進行分類。
1、按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，
例如：干式空心電抗器、干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。
2、按接法：分為并聯電抗器和串聯電抗器。
3、按功能：分為限流和補償。
4、按用途：按具體用途細分，例如：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。
一、串聯電抗器
      串聯與電容器裝置回路中，用于減少電容器組涌流倍數及抑制諧波電壓放大，減少系統電壓波形畸變。可分為普通串聯電抗器（油浸鐵芯式）和干式空芯串聯電抗器兩種。

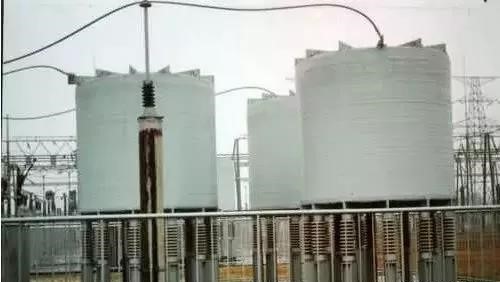

二、干式空芯電抗器的結構及特點
干式空芯電抗器的特點有：
    （1）干式空芯電抗器為無油結構，杜絕了油浸式電抗器的漏油，易燃等缺點，保證了運行的安全。
    （2）沒有鐵芯，不存在鐵磁飽和，電感值的線性度好。

       干式空芯電抗器通常采用多層繞組并聯的筒形結構，各個包封之間的聚酯支撐條形成自然通風氣道，便于空氣對流形成自然冷卻，散熱性好，熱點溫度低。繞組選用小截面圓導線多股平行繞制，可使渦流和漏磁損耗明顯減少。繞組外部用浸漬環氧樹脂玻璃纖維纏繞、嚴密包封，并經高溫固化，使之具有很好的整體性；其機械強度高、耐受短時電流沖擊的能力強，滿足動、熱穩定的要求。電抗器的整個外表面上都涂有抗紫外線、防老化的特殊防護層涂料，其附著力強，能耐受戶外惡劣的氣候條件。

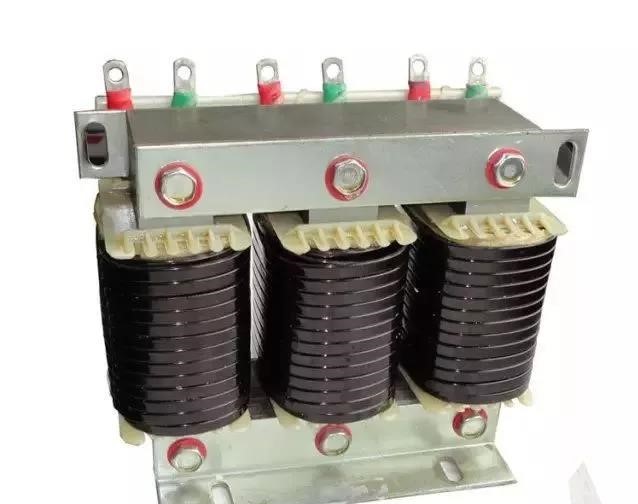

調諧電抗器

     里面通過的是交流電，串聯電抗器的作用是與電容器串聯，對規定的n次諧波分量構成串聯諧振，從而吸收該諧波分量，通常n=5、7、11、13、19。

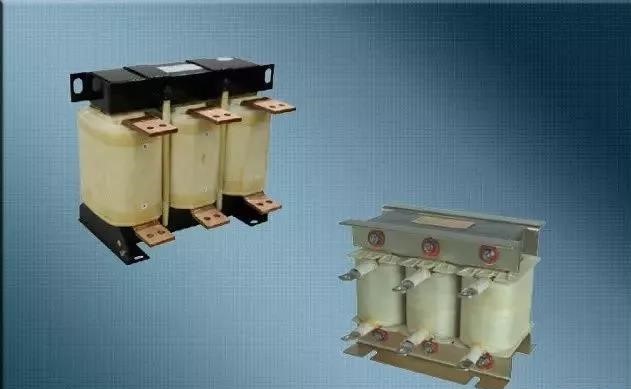

進線電抗器
      進線電抗器：亦稱換相電抗器，用于電網進線中，通過的是交流電流，進線電抗器的作用是限制變流器換相時電網側的壓降和晶閘管的電流上升率di/dt和電壓上升率du/dt，以及并聯變流器組的解耦。

陜西配電柜

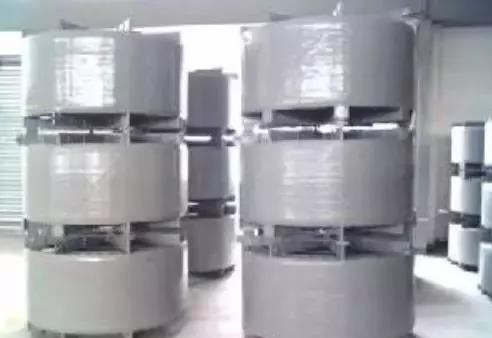

限流電抗器
     限流電抗器：限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

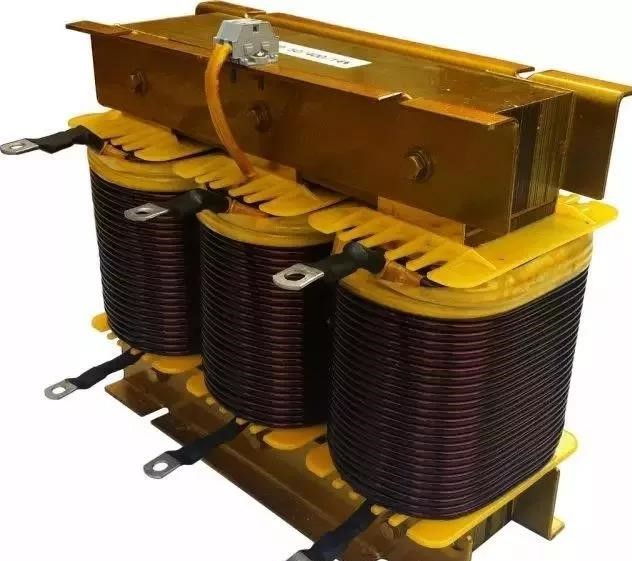

阻尼電抗器
阻尼電抗器：（通常也稱串聯電抗器）與電容器組或密集型電容器相串聯，用以限制電容器的合閘涌流。這一點，作用與限流電抗器相類似濾波電抗器濾波電抗器與濾波電容器串聯組成諧振濾波器，一般用于3次至17次的諧振濾波或更高次的高通濾波。直流輸電線路的換流站、相控型靜止補償裝置、中大型整流裝置、電氣化鐵道，以至于所有大功率晶閘管控制的電力電子電路都是諧波電流源，必須加以濾除，不讓其進入系統。電力部門對于電力系統中的諧波有具體規定。

消弧線圈
消弧線圈：消弧線圈廣泛用于10kV-63kV級的諧振接地系統。由于變電所的無油化傾向，因此35kV以下的消弧線圈現很多是干式澆注型。

高低壓配電柜

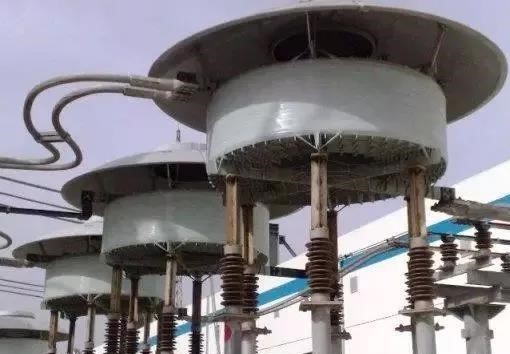

平波電抗器
     平波電抗器：平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。
     平波電抗器在整流電路中是個重要元件，在中頻電源中主要作用是：
1、限制短路電流，（逆變晶閘管換相時同時導通相當于整流橋負載直接短路）沒有電抗器就直接短路。
2、抑制中頻分量對工頻電網的影響。
3、濾波作用（整流電流帶有交流成分；高頻交流不易通過大電感）使整流輸出波形連續，如不連續，就會出現電流為零的時間，這時逆變橋停止工作，造成整流橋開路的現象。
4、并聯逆變電路的輸入功率有無功分量的吞吐，逆變橋的輸入電路中必定有儲能的元件電抗器。
     直流控制的飽和電抗器：串在電路中的扼流式或自飽和飽和電抗器，在電壓正弦波的周期內，飽和電抗器在飽和前吸收了一定的伏-秒，達到飽和，以后就呈全開放狀態。因此其輸出電壓是非正弦的，這種飽和電抗器的作用與晶閘管相似。
      電氣回路的主要組成部分有電阻、電容和電感.電感具有抑制電流變化的作用,并能使交流電移相.把具有電感作用的繞線式的靜止感應裝置稱為電抗器。
